roboview
Patentiertes Blendschutzfenster für automatisierte Schweiss-Systeme
Uneingeschränkte Sicht auf das Geschehen

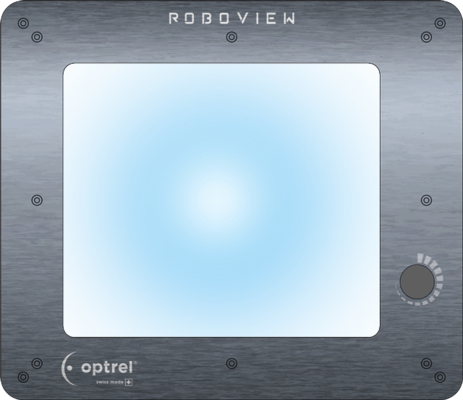

Auch automatisierte Schweisssysteme müssen regelmässig geprüft und kontrolliert werden. Diese Prozesskontrolle wird im Idealfall während und nach dem Schweissen gemacht. Das Blendschutzfenster roboview ermöglicht nun genau dies. Eine verdunkelte Sicht während dem Schweissprozess und eine klare Sicht vor und nach dem Schweissen. Damit kann der Lichtbogen während dem Schweissen optimal beobachtet werden. Dank eines stufenlosen Reglers kann die Helligkeit nach Wunsch geändert werden.

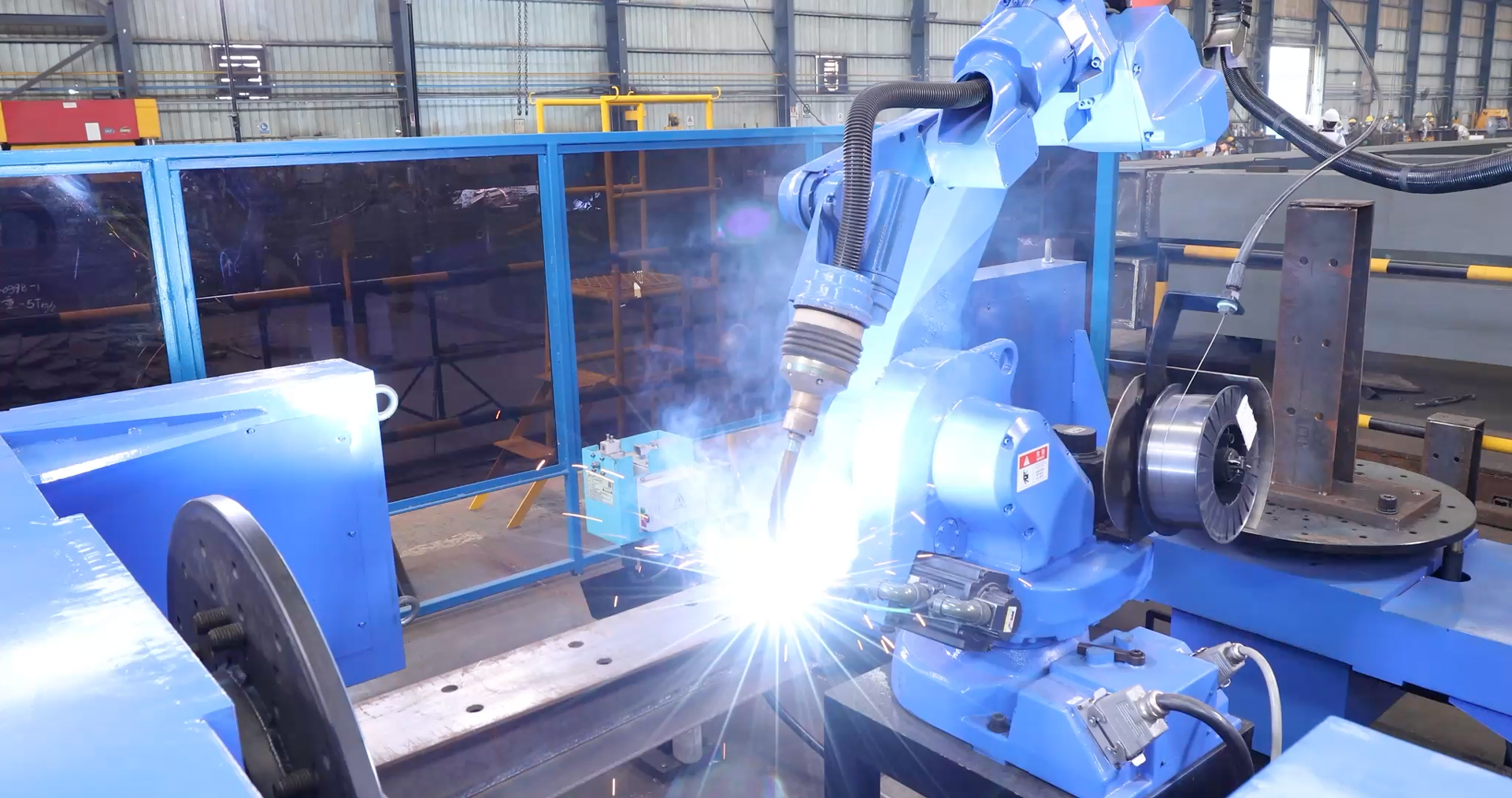

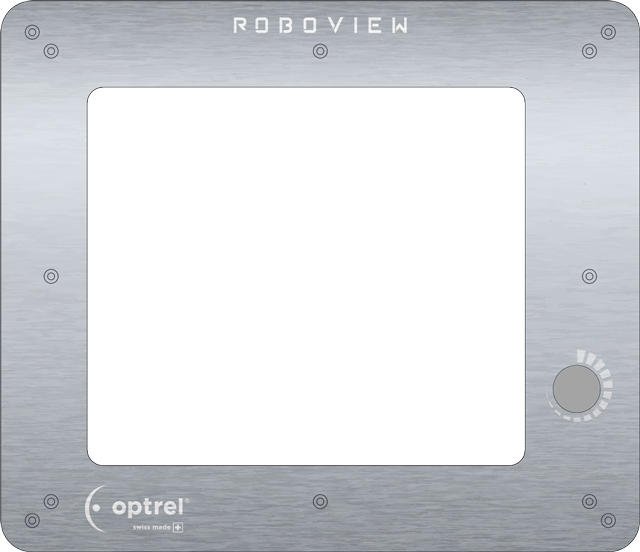

Wenn der Roboter nicht schweisst, bietet der roboview eine klare Sicht in die Roboterzelle und auf die Schweissnaht. Dies geschieht automatisch, da der roboview mit dem Schweissroboter oder der Steuerung gekoppelt ist. So wird sichergestellt, dass das Blendschutzfenster immer abdunkelt, wenn der Roboter schweisst. Dank des Sichtfelds der Grösse von 28 x 24 cm bietet der roboview eine uneingeschränkte Sicht auf das Geschehen und ermöglicht so zu jeder Zeit eine hervorragende Überwachung des Schweissprozesses.
Anwendung
Das Sichtschutzfenster roboview ist aktiver Blendschutz zum Einbau in automatisierten Schweisssystemen. Durch Ansteuerung von der Robotersteuerung oder SPS wird die Verdunkelung aktiviert ohne den Einschränkungen einer optischen Lichtbogendetektion. Die Lichtdurchlässigkeit lässt sich durch den Drehknopf stufenlos einstellen. Dieses Sichtschutzfenster ist für die Überwachung der vorgesehenen Abläufe in einer Schweisszelle geeignet. Durch den integrierten UV/IR-Filter ist der Anwender zuverlässig vor gefährlicher Strahlung geschützt. Dieses Sichtschutzfenster ist keine Persönliche Schutzausrüstung (PSA) im Sinne der EU Richtlinie 2016/425.
Nutzen
Vermeidung von teurem Ausschuss mittels einfacher und bequemer visueller Kontrolle durch den Bediener. Die permanent freie Sicht gibt nun die Möglichkeit zur kontinuierlichen Prozessverbesserung ausserhalb des Gefahrenbereichs.
Technische Daten
Artikelnummer
5050.000
Produktbeschreibung
Sichtfenster mit Verdunkelungsfunktion für die Anwendung beim automatisierten Schweissen und Schneiden. Einstellung der Schutzstufe mit einem Drehknopf. Ansteuerung der Verdunkelung durch den Roboter oder SPS.
Fenstergrösse
Sichtfeld: 280mm x 240mm
Ausschnitt zum Einbau: 358mm x 302mm
Ansteuerung
24VDC High active, 10mA max.
0VDC - 4VDC = Hellstufe
12 VDC - 30VDC = Dunkelstufe
Schutzstufeneinstellung
Stufenlos per Drehknopf
Lichtdurchlässigkeit
Hellstufe - Schutzstufe 3
Dunkelstufe - Schutzstufe 3-12
Ultraviolett-/Infrarot-Schutz - maximal im ganzen Schutzstufenbereich
Material Rahmen
Rostfreier Stahl
Betriebstemperatur
-10°C bis +55°C / +14°F bis +131°F
Anwendungsbereiche
Alle elektrischen Schweissverfahren Nicht geeignet für Laserschweissen!
Lieferumfang
Sichtfenster incl. Vorsatzscheiben, Befestigungsmaterial, Bedienungsanleitung
Kennzeichnung
CE
Standards
ISO 25980:2014-10, EU 2014/30/EU, EN 61000-6-2:2019-11, EN 61000-6-2:2005/AC:2005, EN 61000-6-4:2020-09 EN 61000-6-4/A1:2020-09
Garantie
ab Kaufdatum: 2 Jahre auf Fabrikations- und Materialfehler
