panoramaxxclt

Du wirst Deinen Augen nicht trauen.



panoramaxxclt



Die weltbekannte Crystal Lens Technology 2.0 ist nun auch in der panoramaxx clt Version erhältlich. Damit haben die optrel Ingenieure erneut die Grenzen des Machbaren auf ein neues Niveau gesetzt.

Wer einmal mit der CLT-Technologie geschweisst hat, wird seinen Augen nicht trauen.

Die Farbwahrnehmung im Hellzustand kommt dem Blick durch das klare Fensterglas schon sehr nahe und im Dunkelzustand erhälst Du eine detailgetreue und kontrastreiche Sicht auf das Schweissbad in einer nie dagewesenen Deutlichkeit. Erschliesse Dein wahres Potential – mit dem panoramaxx clt.

Kristallklare Sicht auf das Schweissbad.

Karl-Friederich, 46 Jahre

„Ich schweisse sicherheitsrelevante Bauteile aus Edelstahl mit dem WIG-Prozess. Da muss jede Schweissnaht auf Anhieb passen, ansonsten wird es teuer. Die Kontrolle über das Schweissbad und die kompromisslose klare Sicht auf den Farbverlauf ist für mich absolut entscheidend. Daher habe ich mich für den panoramaxx clt entschieden.“

Schau Dir das optrel panoramaxx Series Video an

Näher dran. Weiter voraus.

Ein Nasenausschnitt verändert alles.

Zweifelsfrei, die Nase ist eines unserer wichtigsten Organe und entführt unsere Sinne in die fünfte Dimension. Doch wenn es darum geht, das Sichtfeld der Schweisser zu vergrössern, indem das Blendschutz Display, ergonomisch optimal, näher beim Auge positioniert wird, steht uns die Nase im Weg.

Also haben wir alle Konventionen über Bord geworfen und den technologischen Klimmzug gewagt, dem Display einen Nasenausschnitt zu verpassen. Das Ergebnis ist beeindruckend. Mehr als 600% Sichtfeldvergrösserung und dies ohne das Gewicht und die Bauform des Schweisshelms zu vergrössern. Der praktische Zusatznutzen dabei ist, durch die klare Trennung vom Mundbereich atmet man nicht mehr auf das Display und verhindert dadurch das Anlaufen des Blendschutzfensters.

Unser pragmatischer Ansatz ist so neu und innovativ, dass dafür gleich mehrere Patente erteilt wurden – und dir die Einzigartigkeit garantiert ist.

Der optrel panoramaxx als persönliches Assistenzsystem.

Vollausstattung serienmässig.

Alle Mitglieder der panoramaxx Series verfügen zusätzlich zum grossen Sichtfeld und der glasklaren Optik über modernste digitale Elektronik, die ein eigentliches Assistenzsystem bilden. Dabei stellen die patentierten Shadetronic und Fadetronic Technologien in Kombination mit der 5-Punkt-Sensorik und dem re-charge Energiekonzept die Kernelemente dar.

Sie ermöglichen dem Schweisser, sich auf seine Arbeit zu fokussieren und lassen ihn unterbrechungsfrei arbeiten. Qualität und Effizienz sind das Resultat. Dank der auf Ergonomie getrimmten Bauweise des perfekt sitzenden optrel lsoFit® Kopfbands trägt sich der panoramaxx federleicht und ermüdungsfrei. Alle panoramaxx Schweisshelme sind hoch-robust bei geringstem Gewicht und schützen den Anwender gegen mechanische Ausseneinwirkungen wie z.B. Hochgeschwindigkeitspartikel, die mit bis zu 120 m/s auf den Helm aufprallen. Und dank des leicht von aussen bedienbaren Schleifmodus und der unvergleichlichen Optik machen selbst Schleifarbeiten noch mehr Spass.

ShadeTronic®

Das Einstellen der korrekten Dunkelstufe ist die wichtigste- und gleichzeitig die am meisten vernachlässigte Funktion an einem Schweisshelm. Diese wichtige Aufgabe übernimmt bei allen panoramaxx Schweisshelmen die patentierte optrel ShadeTronic Technologie. Ein hoch entwickelter Lichtsensor misst permanent die Intensität des Schweisslichtbogens und regelt den Blendschutz im aktiven Zustand stufenlos von Schutzstufe 4 bis zur maximalen Schutzstufe 13 vollautomatisch. Dies ermöglicht dem Schweisser eine optimale Abdunklung und dadurch ein unterbrechungsfreies Arbeiten bei jeder Schweisslichtintensität. Erlebe die ShadeTronic Technologie im Heissstart bei Beginn oder während der Kraterfüllfunktion am Ende des Schweissprozesses oder ganz einfach beim Schweissen mit unterschiedlichen Stromstärken.

FadeTronic

Mit der patentierten optrel Fadetronic Technologie lässt sich nach dem Schweissen das Öffnen des Blendschutzdisplays stufenlos regulieren. Speziell bei Hoch-Ampere-Anwendungen wird das unangenehme Nachglühen ausgeblendet. Dank dem für das Auge angepasste, fliessende Öffnen des Displays werden Augen-Ermüdungen deutlich reduziert.

re-charge

Das einzigartige und umweltschonende optrel re-charge Energie-Konzept sorgt dafür, dass der Schweisshelm immer genügend Energie hat. Dank modernster Solar-Technologie wird ein immer wieder aufladbarer Lithium-Polymer Akku entweder durch das Schweisslicht oder durch das Umgebungslicht aufgeladen. Zusätzlich kann der Akku auch über eine Micro-USB Schnittstelle direkt mit jedem USB-Ladegerät aufgeladen werden. Das lästige Wechseln der Batterien entfällt und schont die Umwelt.

5-point Detection

Die in der panoramaxx Series integrierte optrel 5-punkt Detektion ist eine intelligente Sensorsteuerung mit 5 Sensoren. Dank hochentwickelter Software und einer geschickten Positionierung von 4 Sensoren an den Ecken sowie 1 Sensor in der oberen Mitte sorgt diese für perfektes Ein- und Ausschalten des Blendschutzes, auch bei schwierigsten Lichtverhältnissen und in Zwangslagen sowie einer permanenten Dunkelstufenanpassung (Shadetronic®, patented) während dem Schweissen.

Schleifmodus

Wie die meisten optrel Schweisshelme sind auch die Produkte der panoramaxx Series mit einem Schleifmodus ausgestattet. Dieser ist bequem von aussen mittels eines robusten und gut geschützten Druckschalters bedienbar. Einmal betätigt bleibt das Blendschutzdisplay deaktiviert, was ein störungsfreies Ausführen von Schleifarbeiten garantiert. Mit einem weiteren Knopfdruck ist der Blendschutz dann sofort wieder für Schweissarbeiten einsatzbereit. Dein optrel Schweisshelm wird dadurch zu einem wahren multifunktionalen Arbeitsschutz.

Einfach sicherer:
arbeiten mit Frischluftsystemen von optrel



  • Integrierte Partikelfilter höchster Klasse (TH3)
  • Zuverlässiger Schutz vor Rauch, Aerosol und Staub



mehr zu optrel Atemschutz





optrel  IsoFit®
headgear



Das revolutionäre Kopfband für maximalen, individuellen Komfort – passt wie angegossen!



Jetzt serienmässig bei allen optrel panoramaxx Series Schweisshelmen.



Details

panoramaxx clt

Du wirst deinen Augen nicht trauen.

Der panoramaxx clt verbindet das grosse Panorama-Sichtfeld der mit der weltweit einzigartigen Crystal Lens Technology, die eine Hellstufe von 2.0 ermöglicht und dem Schweisser eine farbgetreue und detaillierte Sicht des Schweissbads gibt.


Crystal Lens Technology 2.0


Dämmerungsfunktion

<p>Schweissen verschiedene Schweisser in einem Raum oder in Zwangslagen, reagiert das ADF teilweise zu schnell oder gar nicht auf Lichtbogenimpulse, da die voreingestellte Empfindlichkeit der Sensoren nicht mit den Verhältnissen in der Arbeitsumgebung übereinstimmt. Dank der stufenlosen Sensitivity-Regelung kann die Empfindlichkeit der Sensoren der Umgebung und dem Arbeitsplatz angepasst werden. Diese Funktion kann auch eingesetzt werden, falls mit einer sehr tiefen Stromstärke geschweisst wird und das ADF deshalb nicht abdunkelt.</p>

Empfindlichkeitsregulierung

<p>Bei ausgewählten expert-Produkten werden speziell beschichtete Filter eingesetzt, die eine bessere Sicht auf das Schweissobjekt ermöglichen. Die Farberkennung durch diese Art Filter wurde so optimiert, dass die Farben der Umgebung fast farbecht wahrgenommen werden können. Somit kann der Schweisser auch ohne Probleme rote LEDs der Schweissmaschine ablesen, ohne den Helm anzuheben was die Effizienz im Schweissprozess und die Sicherheit weiter fördert.</p>

Farbechte Sicht


Garantieverlängerung
2+1 Jahre


Neues Energiekonzept

<p>Sie kennen das unangenehme Gefühl in den Augen wenn der Werkstoff nach dem Schweissen noch nachglüht? Wenn der Helm nach längerer Schweissung sehr schnell vom Dunkelzustand in den Hellzustand zurückschaltet, kann der Schweisser für kurze Zeit geblendet werden. Dank der zuschaltbaren Delay-Funktion kann der Schweisser die Öffnung des ADF verzögern was den Arbeitskomfort stark erhöht.</p>

Öffnungsverzögerung


Überkopfschweissen

Anwendungsbereiche

  • Elektrodenschweissen (Stick Welding, SMAW)
  • MIG/MAG (Metall-Schutzgasschweissen, GMAW)
  • GMAW Hochleistungsschweissen
  • Fülldrahtschweissen
  • WIG-Schweissen (TIG, GTAW)
  • Plasmaschweissen
  • Plasmaschneiden
  • Gasschweissen
  • Schleifmodus

Varianten

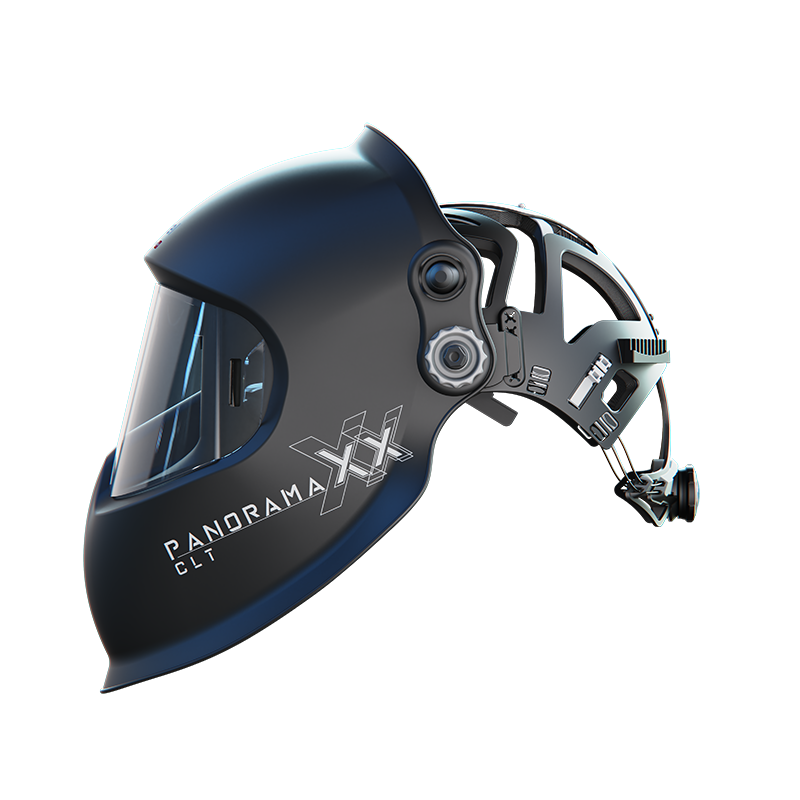

1010.200
panoramaxx clt Schweisshelm, schwarz, inkl. optrel IsoFit® headgear

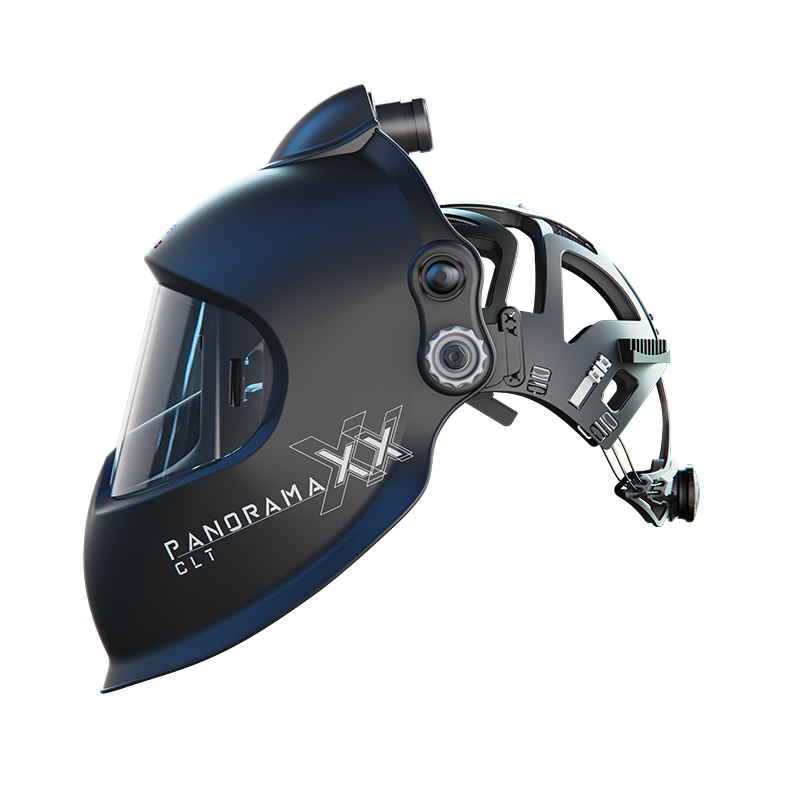

4441.780
panoramaxx clt Frischlufthelm, schwarz, inkl. optrel IsoFit® headgear

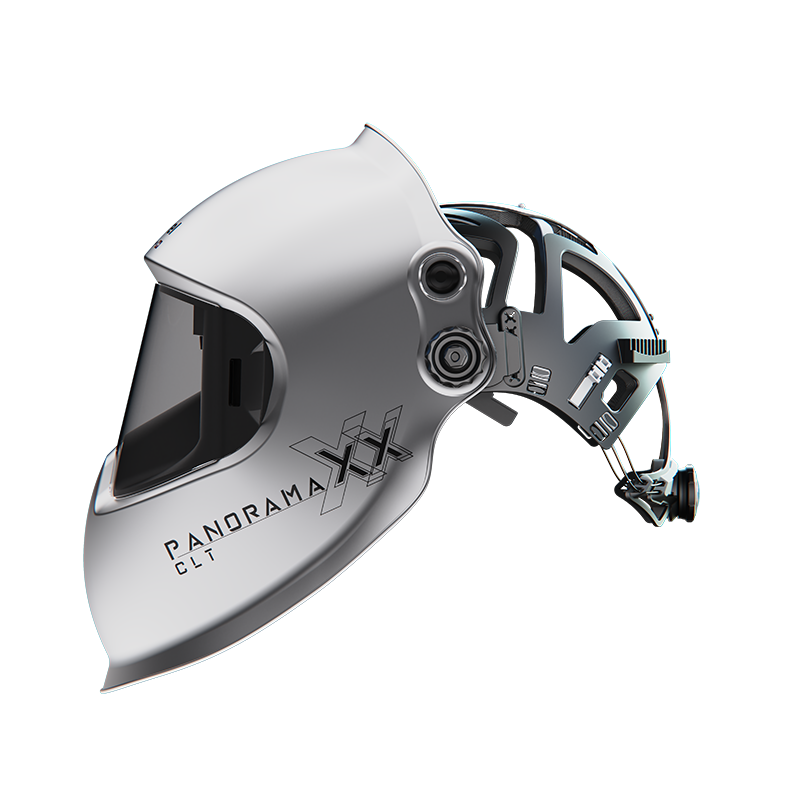

1010.201
optrel panoramaxx clt Schweisshelm, silber, inkl. optrel IsoFit® headgear

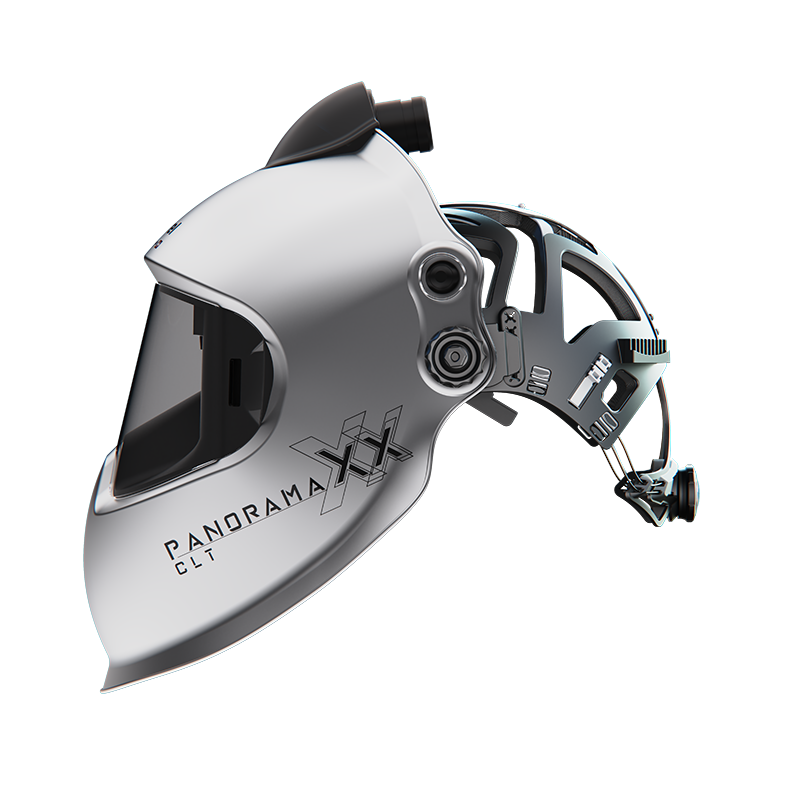

4441.781
optrel panoramaxx clt Frischlufthelm, silber, inkl. optrel IsoFit® headgear
4550.580
Ready to weld package panoramaxx clt schwarz - Frischluftschweisshelm und e3000X (ATEX) Gebläseatemschutzgerät grün, 18h Power Batterie, parking buddy und e3000/X Tasche
4550.590
Ready to weld package panoramaxx clt silber - Frischluftschweisshelm und e3000X (ATEX) Gebläseatemschutzgerät grün, 18h Power Batterie, parking buddy und e3000/X Tasche

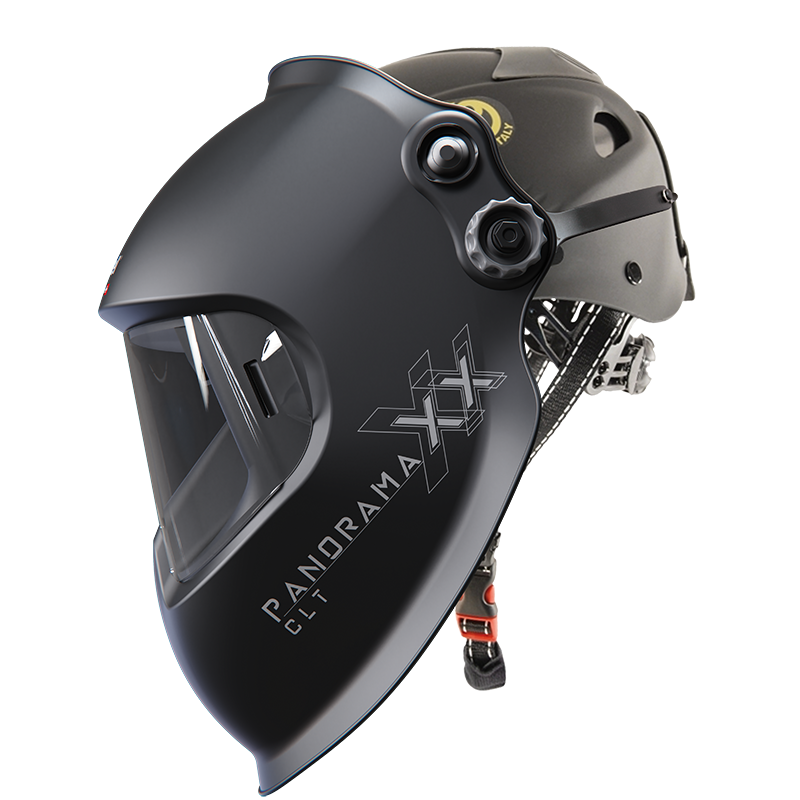

1010.220
panoramaxx clt Schweisshelm schwarz mit Industriehelm schwarz
1010.230
panoramaxx clt Schweisshelm silber mit Industriehelm silber
4600.010
Ready to weld package panoramaxx clt silber + swiss air Atemschutzsystem komplett inkl. Komfort-Halbmaske: bestehend aus Halbmaske & Schlauchsystem inkl. Kopf- & Nackenband, Gebläseeinheit, Schultertrageeinheit, Bedieneinheit, Ladegerät, Tasche
4600.130
Ready to weld package panoramaxx clt schwarz + swiss air Atemschutzsystem komplett inkl. Komfort-Halbmaske: bestehend aus Halbmaske & Schlauchsystem inkl. Kopf- & Nackenband, Gebläseeinheit, Schultertrageeinheit, Bedieneinheit, Ladegerät, Tasche
Artikelnr.BezeichnungVPEFoto
5000.270Vorsatzscheibe aussen, passend zu panoramaxx Series (5er Set)5
5000.010Innere Schutzscheibe, passend zu panoramaxx Series (5er Set)5
5000.173Innere Schutzscheibe, farbecht, +1.0 (5er Set) - passend zu panoramaxx-Serie5
5000.026Innere Schutzscheibe, dunkelgrün, +2.0 (5er Set) -passend zu panoramaxx-Serie5
5003.600Nasenauflage passend zu panoramaxx Series, angenehmes Tragegefühl des Helmes im Nasenbereich (2er Set)2
5003.520Micro USB Abdeckung, Kautschuk, zur Abdeckung der Micro USB Ladeschnittstelle, passend zu panoramaxx Series (2er Set)2
5003.290optrel IsoFit® headgear (schwarz, schwarze Knöpfe) - maximale Ergonomie mit tauschbaren Padeinlagen, passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen
5003.291optrel IsoFit® headgear (schwarz, grüne Knöpfe) - maximale Ergonomie mit tauschbaren Padeinlagen, passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen1
5003.292optrel IsoFit® headgear (schwarz, graue Knöpfe) - maximale Ergonomie mit tauschbaren Padeinlagen, passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen1
5004.290optrel IsoFit® headgear Ersatzpolster Tricot pad passend zum optrel IsoFit® headgear (5 Stück, bestehend aus je 4 Teilen)5
5000.150Vergrösserungslinse +1.00, mit Nasenausschnitt, zur Vergrösserung der Sicht, passend zu panoramaxx Series1
5000.151Vergrösserungslinse +1.50, mit Nasenausschnitt, zur Vergrösserung der Sicht, passend zu panoramaxx Series1
5000.152Vergrösserungslinse +2.00, mit Nasenausschnitt, zur Vergrösserung der Sicht, passend zu panoramaxx Series1
5000.153Vergrösserungslinse +2.50, mit Nasenausschnitt, zur Vergrösserung der Sicht, passend zu panoramaxx Series1
5010.001Micro USB Ladekabel, passend zu panoramaxx Series1
4028.015Brustschutz aus Leder - schwarz: passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen1
4028.016Kopf- & Nackenschutz aus Leder - schwarz:passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen (nicht geeignet für Helme mit Frischluftanschluss)1
4028.031Kopf- & Nackenschutz aus Leder (e3000/X) - schwarz:passend zu allen panoramaxx Series, sphere Series und liteflip Series Frischlufthelmen1
4551.024Schlauchführung für Luftschlauch (e3000/X) - schwarz: passend zu allen optrel Frischlufthelmen1
8000.100optrel Helmrucksack schwarz/grün1
5011.130Industriehelm - schwarz1
5011.131Industriehelm - weiss1
5011.132Industriehelm - rot1
5011.133Industriehelm - orange1
5011.134Industriehelm - gelb1
5011.180Industriehelm Adapter mit Feder1
5004.292Stirnschweissband für IsoFit® (2er Set)

Technische Daten

Schutz-Stufen
Autopilot inaktiv: Schutzstufe 2,0
aktiv, manuell: Schutzstufen 7-12
Automatische Schutzstufenregulierung über den Schutzstufenbereich 4<12M mit individueller Kalibrierungsoption von ± 2.
Spannungs­versorgung
Solarzellen, Li-Polymer-Akku, über Micro USB-Kabel ladbar
Akkulebensdauer
300 bis 500 Ladezyklen
Sensorik
Fünf Sensoren
Empfindlichkeit
Stufenlos einstellbar, neu mit “Super High” Empfindlichkeit
Schaltzeit
hell zu dunkel:
0,090 ms bei Raumtemperatur
0,070 ms bei 55°C
dunkel zu hell:
0,1 s bis 2,0 s (mit FadeTronic)
Sichtfeld
Je nach Kopfbandeinstellung 2,3 bis 6,3 faches Sichtfeld einer 100 x 50 mm Industriestandard-Blendschutzkassette
Klassifikation EN379
Optische Klasse: 1
Streulicht Klasse: 1
Homogenitätsklasse: 1
Winkelabhängigkeitsklasse: 2
Formbeständigkeit
Schweisserschutzmaske: bis 220 °C
Vorsatzscheibe: bis 137 °C
Augenschutz
Ultraviolett-/Infrarot-Schutz: Maximaler Schutz im ganzen Schutzstufenbereich
Betriebstemperatur
-10°C bis + 55°C / 14°F bis 131°F
Lagertemperatur
-20°C bis + 70°C / -4°F bis 158°F
Gesamtgewicht
600 g / 21,2 oz (silber 610 g / 21,5 oz) (PAPR 770g/780g)
Zertifizierungen
CE, ANSI, EAC, AS/NZS, erfüllt CSA Z94.3, zusätzlich mit PAPR Version EN 12941 (TH3) und für die suppliedair-Version EN14594 (3B)
Erfüllt die pr ISO 16321-Normen „WIG+“ („low amp Tig“ Verfahren)
Lieferumfang
Schweisserschutzhelm, optrel IsoFit® Headgear, Bedienungsanleitung, Aufbewahrungsack, Micro USB-Ladekabel, Vorsatzscheibe, Garantiekarte
Garantie
ab Kaufdatum: 2 Jahre auf Fabrikations- und Materialfehler, 6 Monate auf Batterie
Garantieverlängerung
1 Jahr zusätzlich (Batterie ausgenommen) bei Produktregistrierung innerhalb der ersten 6 Monate (ab Kaufdatum) auf optrel.com/register
