Einzelansicht

liteflip autopilot

Der erste Flip-Up mit ShadeTronic®.



Der vollautomatische Schweisshelm mit Blendschutz-Klappe

Dunkelt wie bisher automatisch ab, sobald der Schweissbogen zündet. Es ist jedoch keine manuelle Einstellung der Schutz-Stufe nötig.

Der optrel liteflip autopilot passt sich automatisch den sich ändernden Lichtver­hältnissen an.

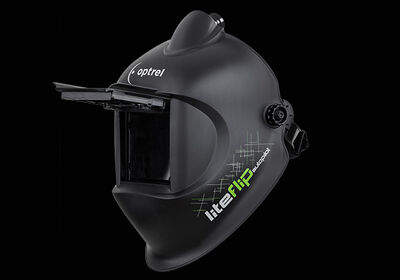

Der optrel liteflip autopilot

Das Superleichtgewicht unter den Flip-up-Schweisshelmen mit automatischer Schutzstufen-Einstellung macht Schweissen viel komfortabler und leichter.



  • ShadeTronic®-Autopilot mit Schutzstufe 1 / 4 / 5 bis 14
  • Farbechte Sicht dank speziell entwickeltem UV-/IR-Filter
  • Patentierte Dämmerungsfunktion öffnet die Kassette fliessend von dunkel nach hell
  • Mit nur 530g Eigengewicht einer der leichtesten Flip-up-Schweisshelme am Markt
  • Perfekt kombinierbar mit dem optrel e3000X Gebläseatemschutz
  • Registriere dein optrel Produkt und Sie erhalten 1 zusätzliches Jahr Garantie (insgesamt 3 Jahre)



Entdecke die optrel Komfortfunktionen

Einfach sicherer:
arbeiten mit Frischluftsystemen von optrel



  • Integrierte Partikelfilter höchster Klasse (TH3)
  • Zuverlässiger Schutz vor Rauch, Aerosol und Staub



mehr zu optrel Atemschutz





optrel  IsoFit®
headgear



Das revolutionäre Kopfband für maximalen, individuellen Komfort – passt wie angegossen!



Jetzt serienmässig bei allen optrel panoramaxx Series Schweisshelmen.



Details

liteflip autopilot

Die Zukunft vor Augen.

Vollautomatischer Schweisshelm (manuelle Einstellung der Schutzstufen nicht mehr notwendig) mit Flip-Funktion zur Klarsicht.

Farbgetreue Wiedergabe, automatisch abdunkelnde Blendschutzkassette im Schutzstufenbereich 4/5-14 mit Autopilot (vollautomatische Schutzstufenanpassung), +/- 2 individuelle Schutzstufenkorrektur, Empfindlichkeitseinstellung und Öffnungsverzögerung mit Dämmerungsfunktion.


Autopilot
Schutzstufe 5 bis 14

<p>&nbsp;/&gt;</p>

Schutzstufen
1/4/5<14M


Flip-up Modus

<p>Bei ausgewählten expert-Produkten werden speziell beschichtete Filter eingesetzt, die eine bessere Sicht auf das Schweissobjekt ermöglichen. Die Farberkennung durch diese Art Filter wurde so optimiert, dass die Farben der Umgebung fast farbecht wahrgenommen werden können. Somit kann der Schweisser auch ohne Probleme rote LEDs der Schweissmaschine ablesen, ohne den Helm anzuheben was die Effizienz im Schweissprozess und die Sicherheit weiter fördert.</p>

Farbechte Sicht


Dämmerungsfunktion

<p>Für den Schweisser besteht bei seiner Tätigkeit eine Mehrfachbelastung. Beim Schweissen und anderen verwandten Verfahren lässt sich das Entstehen von Rauchen, Stäuben, Dämpfen und Gasen nicht vermeiden. Diese können über Kehlkopf, Luftröhre und Bronchialsystem bis in die feinsten Bronchialverästelungen sowie Lungenbläschen gelangen, was nebst verschiedenen Atemwegserkrankungen gar zu Lungenkrebs führen kann. Mit den Atemschutz-Lösungen der optrel expert-Linie schützen Sie sich zuverlässig vor diesen Gefahren.</p>

Atemschutz

<p>Schweissen verschiedene Schweisser in einem Raum oder in Zwangslagen, reagiert das ADF teilweise zu schnell oder gar nicht auf Lichtbogenimpulse, da die voreingestellte Empfindlichkeit der Sensoren nicht mit den Verhältnissen in der Arbeitsumgebung übereinstimmt. Dank der stufenlosen Sensitivity-Regelung kann die Empfindlichkeit der Sensoren der Umgebung und dem Arbeitsplatz angepasst werden. Diese Funktion kann auch eingesetzt werden, falls mit einer sehr tiefen Stromstärke geschweisst wird und das ADF deshalb nicht abdunkelt.</p>

Empfindlichkeitsregulierung

<p>Sorgt für ideale Gewichtsverteilung und reduziert die Belastung für Kopf und Nacken auf ein Minimum.</p>

Komfort-Kopfband

<p>Sie kennen das unangenehme Gefühl in den Augen wenn der Werkstoff nach dem Schweissen noch nachglüht? Wenn der Helm nach längerer Schweissung sehr schnell vom Dunkelzustand in den Hellzustand zurückschaltet, kann der Schweisser für kurze Zeit geblendet werden. Dank der zuschaltbaren Delay-Funktion kann der Schweisser die Öffnung des ADF verzögern was den Arbeitskomfort stark erhöht.</p>

Öffnungsverzögerung

Der von optrel patentierte Exzenter erlaubt eine Kippeinstellung des Schweisserhelmes, welche die perfekte Regulierung des Abstandes vom Helm zum Kinn des Schweissers sicher stellt.

Patentierter Exzenter

<p>&nbsp;/&gt;</p>

Gürtelhaken
(Parking Buddy)


Garantieverlängerung
2+1 Jahre

Anwendungsbereiche

  • Elektrodenschweissen (Stick Welding, SMAW)
  • MIG/MAG (Metall-Schutzgasschweissen, GMAW)
  • GMAW Hochleistungsschweissen
  • Fülldrahtschweissen
  • WIG-Schweissen (TIG, GTAW)
  • Plasmaschweissen
  • Plasmaschneiden
  • Schleifen

Varianten

1006.700
liteflip autopilot Schweisshelm
1006.703
liteflip autopilot Schweisshelm mit universal Industriehelm Adapter
4441.700
liteflip autopilot Frischlufthelm
4540.050
Ready to weld package liteflip autopilot schwarz - Frischluftschweisshelm und e3000X (ATEX) Gebläseatemschutzgerät grün, 18h Power Batterie, parking buddy und e3000/X Tasche
4540.052
Ready to weld upgrade liteflip autopilot schwarz - Frischluftschweisshelmschale ohne Kassette, e3000X (ATEX) Gebläseatemschutzgerät grün, 18h Power Batterie, parking buddy und e3000/X Tasche
4600.070
Ready to weld package liteflip autopilot + swiss air Atemschutzsystem komplett inkl. Komfort-Halbmaske: bestehend aus Halbmaske & Schlauchsystem inkl. Kopf- & Nackenband, Gebläseeinheit, Schultertrageeinheit, Bedieneinheit, Ladegerät, Aufbewahrungstasche
Artikelnr.BezeichnungVPEFoto
5003.290optrel IsoFit® headgear (schwarz, schwarze Knöpfe) - maximale Ergonomie mit tauschbaren Padeinlagen, passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen
5003.291optrel IsoFit® headgear (schwarz, grüne Knöpfe) - maximale Ergonomie mit tauschbaren Padeinlagen, passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen1
5003.292optrel IsoFit® headgear (schwarz, graue Knöpfe) - maximale Ergonomie mit tauschbaren Padeinlagen, passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen1
5004.290optrel IsoFit® headgear Ersatzpolster Tricot pad passend zum optrel IsoFit® headgear (5 Stück, bestehend aus je 4 Teilen)5
8000.100optrel Helmrucksack schwarz/grün1
5000.390Sicherheitsscheibe/Schleifscheibe liteflip autopilot5
5000.391Vorsatzscheibe liteflip autopilot5
5000.001Innere Sichtscheibe e684, e680, e670, e650, vegaview, p550 & p5305
5004.073Stirnschweissband2
5004.020Komfortband für Kopfband2
5012.490liteflip autopilot Ersatzkassette1
5001.916liteflip autopilot Helmschale - black1
5003.250Verstellbares Kopfband panoramaxx schwarz (beinhaltet Schweissband und Komfortband)1
5002.049Ausschraubsicherung zu Kopfband2
5002.300Adapter Rahmen für liteflip Passivfilter1
5000.236Mittlere Sichtscheibe liteflip passive5
5000.050Korrekturglas 1.00, e684 e680, e670, e650, vegaview, p550, p530, p330 & b6301
5000.051Korrekturglas 1.50, e684 e680, e670, e650, vegaview, p550, p530, p330 & b6301
5000.052Korrekturglas 2.00, e684 e680, e670, e650, vegaview, p550, p530, p330 & b6301
5000.053Korrekturglas 2.50, e684 e680, e670, e650, vegaview, p550, p530, p330 & b6301
5000.013Innere Schutzscheibe, dunkelgrün, +2.0 (5er Set) - passend zu sphere-Serie, Y-Serie, liteflip, OSE5
4028.015Brustschutz aus Leder - schwarz: passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen1
4028.016Kopf- & Nackenschutz aus Leder - schwarz:passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen (nicht geeignet für Helme mit Frischluftanschluss)1
5011.180Industriehelm Adapter mit Feder1
5002.900parking buddy zu weldcap und optrel Schweisshelme1
4290.000Frischlufthelmschale (e3000) - liteflip - black1
4551.024Schlauchführung für Luftschlauch (e3000/X) - schwarz: passend zu allen optrel Frischlufthelmen1
4160.100Gesichtsabdichtung für Frischlufthelm b630/p3301
4157.000Gesichtsabdichtung PAPR Hard Hat (e600, vegaview)1
4028.031Kopf- & Nackenschutz aus Leder (e3000/X) - schwarz:passend zu allen panoramaxx Series, sphere Series und liteflip Series Frischlufthelmen1
5002.840bumpcap, Anstossschutz schwarz zum Befestigen am optrel Kopfband1
5003.530Kopfband halo, Komfortauflage zum aufclipsen1
5011.130Industriehelm - schwarz1
5011.131Industriehelm - weiss1
5011.132Industriehelm - rot1
5011.133Industriehelm - orange1
5011.134Industriehelm - gelb1
5000.175Innere Schutzscheibe, farbecht, +1.0 (5er Set) - passend zu sphere-Serie, Y-Serie, liteflip, OSE5

Technische Daten

Schutzstufen
Offen / klare Sicht: Schutzstufe 1
Geschlossen / inaktiv: Schutzstufe 4
Geschlossen / aktiv: Schutzstufen 5-14
Autopilot
Automatische Schutzstufen-Regulierung über den Schutz-Stufenbereich 5-14 mit individueller Kalibrierungsoption von ± 2 Schutzstufen.
Spannungsversorgung
Solarzellen, 2 Stück Knopfzellenbatterien 3V austauschbar (CR2032)
Batterielebensdauer
ca. 3‘000 Stunden (Betrieb)
Sensorik
Drei Sensoren
Empfindlichkeit
Stufenlos einstellbar, neu mit “Super High” Empfindlichkeit
Schaltzeit
hell zu dunkel: 0,100 ms bei Raumtemperatur, 0,100 ms bei 55°C
dunkel zu hell: 0,3 s oder 1,5 s (mit Dämmerungsfunktion)
Sichtfeld
Flip-up geöffnet: 82 x 102 mm
Flip-up geschlossen: 50 x 100 mm
Klassifikation
Optische Klasse: 1
Streulicht: 1
Homogenität: 1
Winkelabhängigkeit: 2
Formbeständigkeit
Schweisserschutzmaske: bis 220 °C
Vorsatzscheibe: bis 137 °C
Augenschutz
Ultraviolett-/Infrarot-Schutz: Maximaler Schutz im ganzen Schutzstufen-Bereich
Betriebstemperatur
-10°C bis + 70°C / 14°F bis 158°F
Lagertemperatur
-20°C bis + 80°C / -4°F bis 176°F
Gesamtgewicht
Standardhelm: 530 g / 18,7 oz
Frischlufthelm: 730 g / 25,8 oz
Lieferumfang
Schweisserschutzhelm, Bedienungsanleitung, Aufbewahrungsack, Batterien, Garantiekarte
Garantie
ab Kaufdatum: 2 Jahre auf Fabrikations- und Materialfehler (Batterie ausgenommen)
Garantieverlängerung
1 Jahr zusätzlich (Batterie ausgenommen) bei Produktregistrierung innerhalb der ersten 6 Monate (ab Kaufdatum) auf optrel.com/register

Dokumente

optrel liteflip autopilot Bedienungsanleitung
optrel liteflip autopilot Technisches Datenblatt
optrel liteflip autopilot Produktprospekt

Weitere Informationen

Für weitere Informationen wende dich bitte an den nächsten optrel Fachhändler in deiner Nähe oder an den optrel Kundenservice
