e684

Erlebe den Unterschied.



Schutzstufe: automatisch.
Farben: naturgetreu.
Komfort: alles inklusive.

Perfekte Sicht beim Schweissen – Das kann nur optrel:

  • Vollautomatische Anpassung der Schutzstufe an jedes Schweissverfahren im Schutzstufen-Bereich 5 bis 13.
  • Farbechte Sicht im gesamten Schutzstufen-Bereich.
  • Ultra-HD Qualität der Klassen 1/1/1/1



Die adaptive Schutzstufenregulierung stellt vollautomatisch die geeignete Schutzstufe im Bereich 5 bis 13 ein.

Dafür sorgt ein zusätzlicher Helligkeits­sensor, der die Intensität des Schweissbogens misst.
So bleibst du immer perfekt geschützt, egal, mit welchen Parametern sie gerade schweissen.
Manuelle Anpassungen sind nicht mehr notwendig. Aber auf Knopfdruck natürlich möglich.

* Der Autopilot kann bei Bedarf abgeschaltet und die Schutzstufe manuell eingestellt werden.

Der Vollautomat mit Ultra-HD Qualität.

Farbechte Sicht

Ein speziell entwickelter UV-/IR-Filter ermöglicht die für optrel typische realistische Farbwahrnehmung und bringt Farben in die Welt des Schweissers.



4 Mal absolute Bestnote

Die Blendschutz-Kassette des optrel e684 beweist in allen 4 Klassifikationen zur Beurteilung der Bildqualität die oberste Norm:

  • Optische Klasse: Klasse 1
  • Streulicht: Klasse 1
  • Homogenität: Klasse 1
  • Blickwinkelabhängigkeit: Klasse 1



Besonders die extrem gute Blickwinkelabhängigkeit zeigt die Qualität der optrel Blendschutzkassette und macht das Arbeiten mit dem optrel e684 so angenehm.

Links: Die normale Welt des Schweissers – in grün getauchte Umgebung mit schwachen Kontrasten.

Rechts: Die Revolution von optrel – endlich farbgetreue Wahrnehmung auch während des Schweissvorgangs.

Einfach sicherer:
arbeiten mit Frischluftsystemen von optrel



  • Integrierte Partikelfilter höchster Klasse (TH3)
  • Zuverlässiger Schutz vor Rauch, Aerosol und Staub



mehr zu optrel Atemschutz





optrel  IsoFit®
headgear



Das revolutionäre Kopfband für maximalen, individuellen Komfort – passt wie angegossen!



Jetzt serienmässig bei allen optrel panoramaxx Series Schweisshelmen.



Details

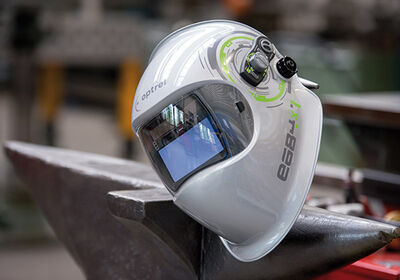

e684

Erlebe den Unterschied

Du als Schweisser sind der Spitzensportler unter den Handwerkern.
Rauch, wechselnde Lichtverhältnisse und Hitze prägen den harten Arbeitsalltag. Hinzu kommt die grosse Verantwortung. Eine fehlerhafte Schweissnaht kann unter Umständen über Leben und Tod entscheiden. Umso wichtiger ist darum ein perfekter Schweisserhelm. Dieser macht die Schweissarbeiten sicherer, effizienter, genauer und komfortabler. Dafür ist nur der Beste gut genug. Gib dich nicht mit weniger zufrieden.

Der optrel e684 ist der perfekte Schweisserschutz, wenn es um das Fügen von Aluminium, Chrom-Nickel-Legierungen, Sondermetallen und Stahl geht.
 Dank dem durchgängig stufenlosen Schutzstufenbereich von Schutzstufe 5 bis Schutzstufe 13 ist der optrel e684 besonders für Gas-Schweissen und Schneiden, für Microplasma- und WIG/TIG Schweissanwendungen sowie für die meisten übrigen Lichtbogenschweissverfahren geeignet. Der optrel e684 ist dein treuer Partner speziell in den Anwendungsbereichen Fahrzeug- und Schienenfahrzeugbau, Chemie-, Behälter-, Maschinen- und Anlagebau, Rohrleitungsbau und Schiffsbau.

Unzählige Erweiterungsmöglichkeiten

Der e684 bietet unzählige Erweiterungsmöglichkeiten um deinen persönlichen Anforderungen zu entsprechen. Diese Erweiterungen beinhalten Atemschutzgeräte, Bauhelmadapter, Nacken- und Kopfschutz oder Dioptrinlinsen. Somit kann der e684 jederzeit auf deine Bedürfnisse angepasst werden und ein Neukauf entfällt.


Autopilot
Schutzstufe 5 bis 13


Schutzstufen
4/5<13


Dämmerungsfunktion

<p>Die Problematik ist bekannt: Ein Automatikhelm reagiert auf Grund seines Sensor-Erfassungswinkels ungewollt auf den Lichtbogen eines benachbarten Schweissers. optrel hat für dieses Problem die richtige Lösung. Mittels des patentierten Sensorschiebers kann der Erfassungswinkel von 120° auf 60° reduziert werden und verhindert somit eine Reaktion des ADFs auf Schweissungen in naher Umgebung.</p>

Sensorschieber


Überkopfschweissen

<p>Für den Schweisser besteht bei seiner Tätigkeit eine Mehrfachbelastung. Beim Schweissen und anderen verwandten Verfahren lässt sich das Entstehen von Rauchen, Stäuben, Dämpfen und Gasen nicht vermeiden. Diese können über Kehlkopf, Luftröhre und Bronchialsystem bis in die feinsten Bronchialverästelungen sowie Lungenbläschen gelangen, was nebst verschiedenen Atemwegserkrankungen gar zu Lungenkrebs führen kann. Mit den Atemschutz-Lösungen der optrel expert-Linie schützen Sie sich zuverlässig vor diesen Gefahren.</p>

Atemschutz

Der von optrel patentierte Exzenter erlaubt eine Kippeinstellung des Schweisserhelmes, welche die perfekte Regulierung des Abstandes vom Helm zum Kinn des Schweissers sicher stellt.

Patentierter Exzenter

<p>Das neue Komplettsystem der optrel AG erfüllt die höchsten Ansprüche der Schweisser, die in einem gefährlichen Arbeitsumfeld arbeiten. Es verfügt über einen Industrieschutzhelm bester Qualität sowie eine durchdachte Adapterlösung zur Verbindung mit einer grossen Auswahl an sowohl aktiven wie auch passiven Schweisshelmen von optrel. Sowohl Schweisshelm als auch Industrieschutzhelm bieten in diesem Komplettsystem maximale Sicherheit und ausbalancierten Tragekomfort.</p>

Bauhelm Adapter

Klare Sicht für sicheres schleifen.

Schleifmodus

<p>Schweissen verschiedene Schweisser in einem Raum oder in Zwangslagen, reagiert das ADF teilweise zu schnell oder gar nicht auf Lichtbogenimpulse, da die voreingestellte Empfindlichkeit der Sensoren nicht mit den Verhältnissen in der Arbeitsumgebung übereinstimmt. Dank der stufenlosen Sensitivity-Regelung kann die Empfindlichkeit der Sensoren der Umgebung und dem Arbeitsplatz angepasst werden. Diese Funktion kann auch eingesetzt werden, falls mit einer sehr tiefen Stromstärke geschweisst wird und das ADF deshalb nicht abdunkelt.</p>

Empfindlichkeitsregulierung

<p>Die wichtigsten Funktionen können einfach am Helm aussenseitig eingestellt und angepasst werden</p>

Aussen-Bedienbarkeit

<p>Sorgt für ideale Gewichtsverteilung und reduziert die Belastung für Kopf und Nacken auf ein Minimum.</p>

Komfort-Kopfband

Anwendungsbereiche

  • Elektrodenschweissen (Stick Welding, SMAW)
  • MIG/MAG (Metall-Schutzgasschweissen, GMAW)
  • GMAW Hochleistungsschweissen
  • Fülldrahtschweissen
  • WIG-Schweissen (TIG, GTAW)
  • Plasmaschweissen
  • Mikroplasmaschweissen
  • Plasmaschneiden

Varianten

1006.500

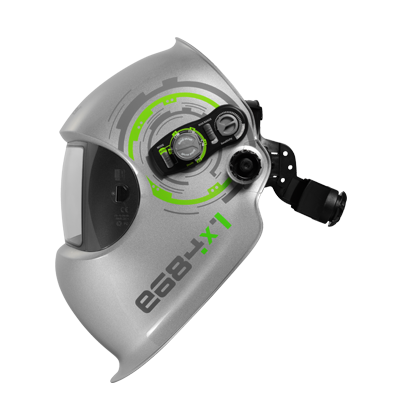

e684 Schweisserhelm
4441.600

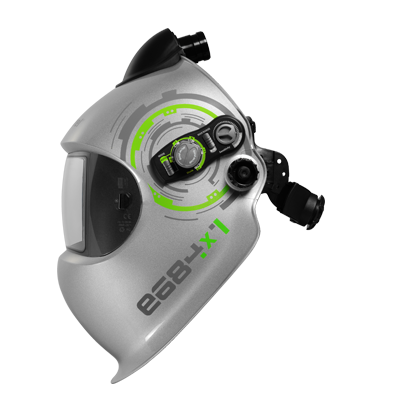

e684 Frischlufthelm
1006.503
e684 silber mit universal Industriehelm Adapter
4550.460
Ready to weld package e684 silber - Frischluftschweisshelm und e3000X (ATEX) Gebläseatemschutzgerät grün, 18h Power Batterie, parking buddy und e3000/X Tasche
4550.462
Ready to weld upgrade e684 silber - Frischluftschweisshelmschale ohne Kassette, e3000X (ATEX) Gebläseatemschutzgerät grün, 18h Power Batterie, parking buddy und e3000/X Tasche
4550.463
Ready to weld upgrade e684 schwarz - Frischluftschweisshelmschale ohne Kassette, e3000X (ATEX) Gebläseatemschutzgerät grün, 18h Power Batterie, parking buddy und e3000/X Tasche
4600.050
Ready to weld package e684 + swiss air Atemschutzsystem komplett inkl. Komfort-Halbmaske: bestehend aus Halbmaske & Schlauchsystem inkl. Kopf- & Nackenband, Gebläseeinheit, Schultertrageeinheit, Bedieneinheit, Ladegerät, Aufbewahrungstasche
Artikelnr.BezeichnungVPEFoto
5003.290optrel IsoFit® headgear (schwarz, schwarze Knöpfe) - maximale Ergonomie mit tauschbaren Padeinlagen, passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen
5003.291optrel IsoFit® headgear (schwarz, grüne Knöpfe) - maximale Ergonomie mit tauschbaren Padeinlagen, passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen1
5003.292optrel IsoFit® headgear (schwarz, graue Knöpfe) - maximale Ergonomie mit tauschbaren Padeinlagen, passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen1
5004.290optrel IsoFit® headgear Ersatzpolster Tricot pad passend zum optrel IsoFit® headgear (5 Stück, bestehend aus je 4 Teilen)5
5000.001Innere Sichtscheibe e684, e680, e670, e650, vegaview, p550 & p5305
5000.210Vorsatzscheibe OSE/e6002
5000.212Vorsatzscheibe OSE/e600/vegaview5
5004.073Stirnschweissband2
5004.020Komfortband für Kopfband2
5012.480Ersatzkassette e6841
5001.684Helmschale -silber, e6841
5001.610Helmschale - schwarz unlackiert, e684/e680/e670/e650/vegaview1
5003.250Verstellbares Kopfband panoramaxx schwarz (beinhaltet Schweissband und Komfortband)1
5002.049Ausschraubsicherung zu Kopfband2
5003.500Reparaturset 1 e600 Helme1
5003.501Reparaturset 2 e600 Helme1
5000.050Korrekturglas 1.00, e684 e680, e670, e650, vegaview, p550, p530, p330 & b6301
5000.051Korrekturglas 1.50, e684 e680, e670, e650, vegaview, p550, p530, p330 & b6301
5000.052Korrekturglas 2.00, e684 e680, e670, e650, vegaview, p550, p530, p330 & b6301
5000.053Korrekturglas 2.50, e684 e680, e670, e650, vegaview, p550, p530, p330 & b6301
5000.013Innere Schutzscheibe, dunkelgrün, +2.0 (5er Set) - passend zu sphere-Serie, Y-Serie, liteflip, OSE5
4028.015Brustschutz aus Leder - schwarz: passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen1
4028.016Kopf- & Nackenschutz aus Leder - schwarz:passend zu allen panoramaxx Series, sphere Series, liteflip Series und Y Series Helmen (nicht geeignet für Helme mit Frischluftanschluss)1
5011.180Industriehelm Adapter mit Feder1
5002.900parking buddy zu weldcap und optrel Schweisshelme1
8000.100optrel Helmrucksack schwarz/grün1
4028.031Kopf- & Nackenschutz aus Leder (e3000/X) - schwarz:passend zu allen panoramaxx Series, sphere Series und liteflip Series Frischlufthelmen1
4441.684Frischluft-Helmschale (e3000) e684 - silver1
4241.007Frischluft-Helmschale (e3000), schwarz unlackiert, e684/e680/e670/e650/vegaview1
4241.008Frischluft-Helmschale (e3000), dark blue, e684/e680/e670/e650/vegaview1
4230.002Frischluft-Helmschale (e3000) mit Industriehelm CONNECT, dark blue - e684/e680/e670/e650/vegaview1
4551.024Schlauchführung für Luftschlauch (e3000/X) - schwarz: passend zu allen optrel Frischlufthelmen1
4160.000Gesichtsabdichtung (e600, vegaview)1
4157.000Gesichtsabdichtung PAPR Hard Hat (e600, vegaview)1
5002.840bumpcap, Anstossschutz schwarz zum Befestigen am optrel Kopfband1
5003.530Kopfband halo, Komfortauflage zum aufclipsen1
5011.130Industriehelm - schwarz1
5011.131Industriehelm - weiss1
5011.132Industriehelm - rot1
5011.133Industriehelm - orange1
5011.134Industriehelm - gelb1
5000.175Innere Schutzscheibe, farbecht, +1.0 (5er Set) - passend zu sphere-Serie, Y-Serie, liteflip, OSE5

Technische Daten

Kassettengrösse/Sichtfeld
90 x 110 x 7 mm / 50 x 100 mm
Augenschutz
Maximaler UV- & IR-Schutz bei jeder Schutzstufeneinstellung
Klassifizierung gemäss EN379
1/1/1/1
Klassifizierung gemäss EN175
B (120m/s Beschussfestigkeit)
Schaltzeit von hell zu dunkel
0,170 ms bei Raumtemperatur, 0,110 ms bei 55 °C
Schaltzeit von dunkel zu hell
0,1 – 2.0 s mit patentierter Dämmerungsfunktion
Spannungsversorgung
Solarzellen und 2 Batterien, auswechselbar
Batterielebensdauer
ca. 3000 Stunden (Betrieb)
Betriebstemperatur
–10 °C bis +70 °C
Gesamtgewicht
500 g
Garantie
ab Kaufdatum: 2 Jahre auf Fabrikations- und Materialfehler (Batterie ausgenommen)
Garantieverlängerung
1 Jahr zusätzlich (Batterie ausgenommen) bei Produktregistrierung innerhalb der ersten 6 Monate (ab Kaufdatum) auf optrel.com/register

Dokumente

optrel e684 Bedienungsanleitung
optrel e684 Produktprospekt
optrel e684 Technisches Datenblatt

Weitere Informationen

Für weitere Informationen wende dich bitte an den nächsten optrel Fachhändler in deiner Nähe oder an den optrel Kundenservice
